MPX RC Sender mit dem JW24RC Chip als USB-Joystick benutzen

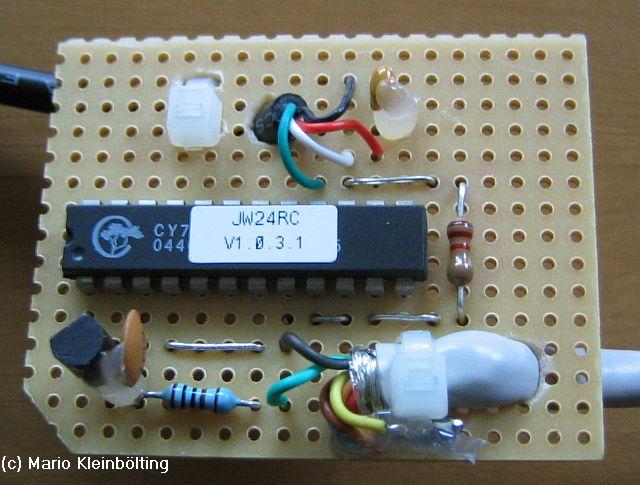

JW24RC Platine Mit dieser kleinen Schaltung kann man einen Multiplex RC Sender als USB Joystick benutzen. Man kann auf diese Weise alle joysticksteuerbaren Programme mit dem RC Sender benutzen.
Die hier beschriebene Schaltung ist nicht auf Multiplex Sender begrenzt. Man kann das auch mit jeder anderen RC Fernbedienung machen, wenn das PPM Signal abgreifbar ist. Bei den meisten Sendern ist das zum Beispiel per Schülerbuchse möglich.

Was braucht man dazu:

  • geschirmtes Kabel mit min. zwei Adern
  • vieradriges USB Kabel mit USB Stecker
  • Lochrasterplatine 15x20 Löcher bzw. 40x50mm
  • Code Mercenaries IC JW24RC z.B. von eMedia
  • DIN Stecker mit sieben Pins (270°) oder mit 5 Pins (180°)
  • Kabelbinder als Zugentlastung
  • Gehäuse für die Platine
  • Transistor BC 547B (Q1)
  • Widerstand 1k (R1)
  • Widerstand 1k3 (R2)
  • Kondensator 10n (C1)
  • Kondensator 100n (C2)
  • Lötkolben
  • Elektroniklot

Wie wird das gemacht:

Der DIN Stecker für den Multiplex Steckeranschluss wird am geschirmten Kaben mit drei Pins verlötet.
MPX Steckerbelegung
Die PPM Leitung wird auf Pin 2 verlötet und die Masseleitung wird auf Pin 4 und 5 verlötet. Man muß (bzw. kann) 4 und 5 kurzschließen. Dadurch wird beim Sender das HF Signal abgeschaltet.

Fertig sieht das ganze dann in etwa so aus

MPX Stecker

Auf der USB Seite muss die Elektronik auf der Platine untergebracht werden.

JW24RC Schaltplan

Für eine große Darstellung (16kb) klicken Sie bitte auf den Schaltplan.

Fertig sieht das ganze dann in etwa so aus

JW24RC Schaltungsfoto


JW24RC Schaltungsfoto


JW24RC Schaltungsfoto

Für eine große Darstellung klicken Sie bitte auf die Schaltung.

Weitere Links zum Thema:

Code Mercenaries ist der Hersteller des JW24RC IC
Das deutsche JoyWarrior Forum von Code Mercenaries
c't Artikel "RC-Sender als Joystick: realistisches Modellfliegen am PC"
Links zum Artikel der c't
Harald Sattler hat auch so ein Interface gebaut und online vorgestellt.
